FR58L4LS-4213D-3

      FR58L4LS-4213D-3

      FR58L4LS-4213D-3是飛睿智能推出的高性能5.8G雷達傳感器,雷達模塊利用多普勒原理,通過天線發 射高頻電磁波并接收反射波,以此判斷覆蓋范圍內物體的移動,給出相應電信號。模塊采用低功耗設計,工作電流 僅為 70uA左右。模塊尺寸42*13MM,該模塊集成度高且生產一致性好。

      雷達模塊不受溫度、濕度、氣流、灰塵、噪聲、亮暗等影響。廣泛應用于智慧照明、智能門鎖、智慧安防、 智慧家電等多個領域。

      硬件使用說明

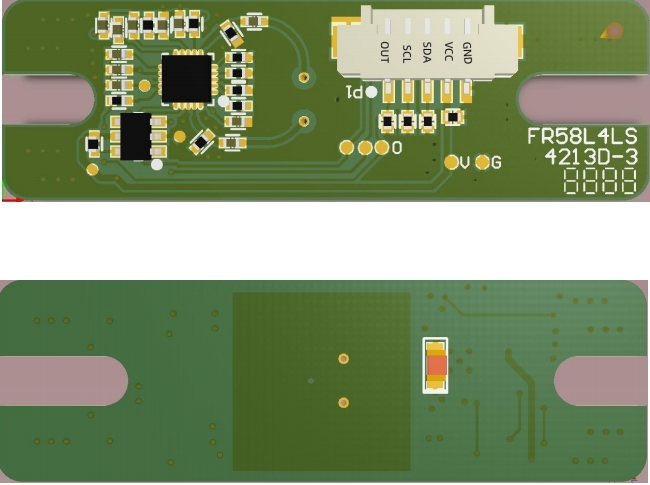

      模塊正面與反面器件分布圖

      FR58L4LS-4213D-3硬件安裝5pin 臥式插座,pin 間距1.25mm.

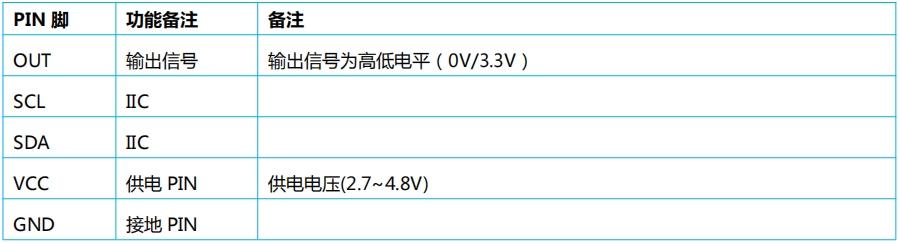

      以下是對各 PIN 角名稱、功能、工作范圍等進行了詳細描述。



      軟件使用說明

      FR58L4LS-4213D-3出廠已燒錄程序固件,用戶可自己通過接口配置相關參數或者聯系我們更改相關參數。


      技術參數



      感應判斷邏輯

      FR58L4LS-4213D-3模塊會對物體運動進行探測,當模塊感應到有運動物體時,OUT 輸出高電平;當模塊感應不到物體運動,OUT 輸出低電平。

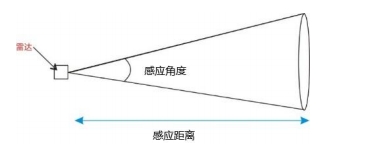

      模塊安裝示意圖


      側向安裝(雷達安裝在墻面或者門鎖里)

      備注:模塊感應距離與角度與安裝環境有關,如果模塊近距離背面或者側面有面積較大金屬,會提高天線增益,減小天線角度。

      1.不同模塊不同測試環境或運動目標下,測試結果有一定差異;

      2.金屬外殼會對雷達電磁波有屏蔽作用,模塊正前方不能有金屬存在,否則會嚴重影響感應距離;

      3.感應范圍存在感應誤差,弱感應區會存在一定的感應不確定性;

      4.具體測試環境、條件,可咨詢相關技術人員;


      模組尺寸

      雷達模塊尺寸42*13mm,模塊配置5pin臥式插座,PIN 距為1.25mm。

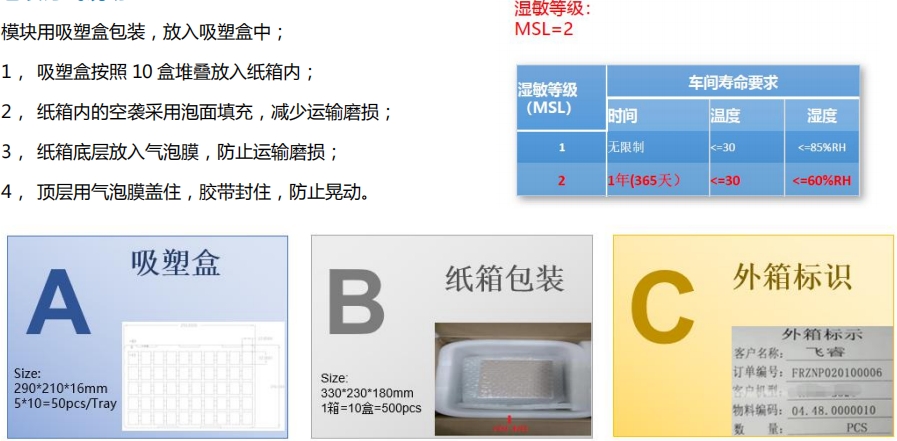

      包裝方式說明


      1,安裝時天線正面應避免有金屬材質的外殼或部件,以免屏蔽信號,允許有塑料或玻璃等遮擋物,但遮擋物不要緊貼天線前方;

      2,盡量避免將雷達天線方向正對著大型金屬設備或管道等;

      3,多個雷達模塊安裝時,應盡量保證各雷達模塊的天線相互平行,避免各天線間正對照射,并且模塊與模塊間保持1m以上間距;

      4,雷達傳感器應避免正對交流驅動電源,盡量遠離驅動電源的整流橋,以免工頻干擾雷達信號;

      5,雷達模塊的供電電源驅動能力建議不小于50mA,否則可能引響傳感器工作;

      6,安裝時,要保證傳感器的安裝位置牢固、穩定,雷達本身的晃動會對信號處理帶來很大的影響。

      7,安裝時,要保證雷達的背面不會有物體運動或震動。由于雷達射頻波具有穿透性,天線背面的信號也會穿過雷達板,如果背面有物體運動,也會被天線采集到,影響判斷效果。可以采用天線罩或者背板減弱雷達背面物體造成的影響。

      8,安裝時,盡量保證雷達天線正對要檢測的區域,且天線四周開闊無遮擋。
