FR58L2MS-3020S-2是飛睿智能推出的高性能5.8G雷達傳感器，雷達模塊利用多普勒原理，通過天線發射高頻電磁波并接收初期反射波，以此判斷覆蓋范圍內物體的移動，給出相應電信號。模塊尺寸30*20MM，該模塊集成度高且生產一致性好。雷達模塊不受溫度、濕度、氣流、灰塵、噪聲、亮暗等影響。廣泛應用于智慧照明、智能門鎖、智慧安防、智慧家電等多個領域。
硬件使用說明

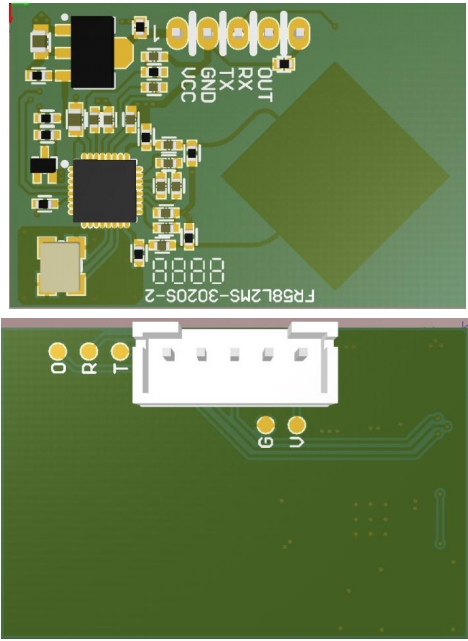

模塊正面與反面器件分布圖
FR58L2MS-3020S-2硬件安裝 5pin 插座，pin間距1.25mm.

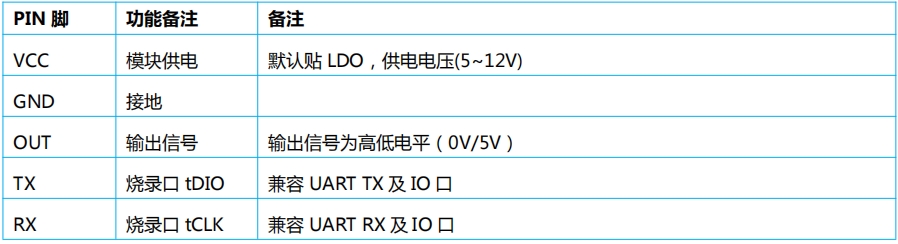

以下是對各 PIN 角名稱、功能、工作范圍等進行了詳細描述。
軟件使用說明
FR58L2MS-3020S-2出廠已燒錄程序固件，用戶可自己通過接口配置相關參數或者聯系我們更改相關參數。

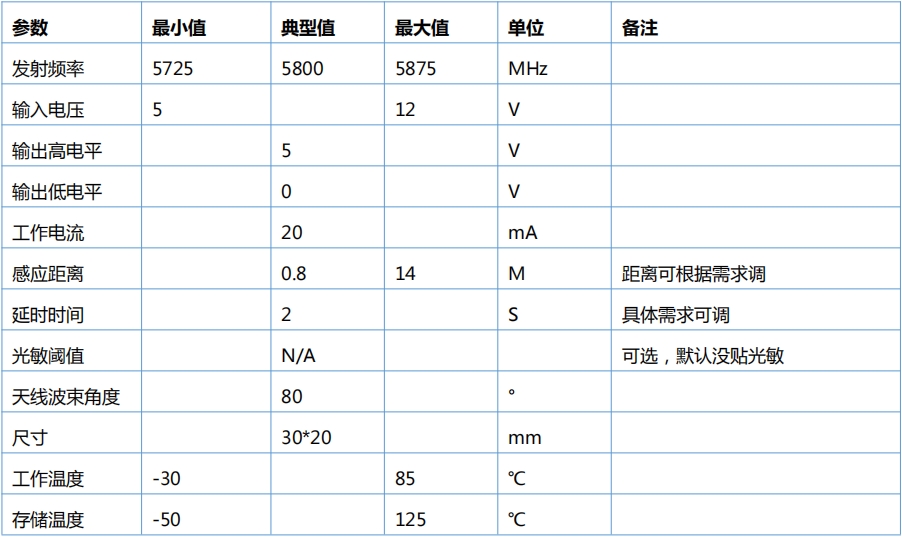

技術參數
感應判斷邏輯
FR58L2MS-3020S-2模塊會對物體運動進行探測，當模塊感應到有運動物體時，OUT輸出高電平;當模塊感應不到物體運動，OUT 輸出低電平。

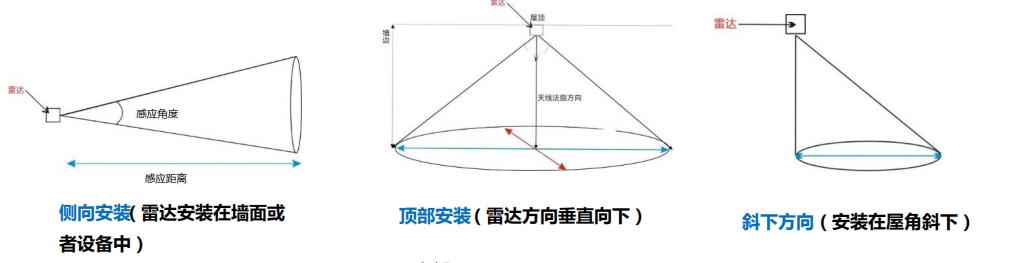

模塊安裝示意圖
備注:模塊感應距離與角度與安裝環境有關，如果模塊近距離背面或者側面有面積較大金屬，會提高天線增益，減小天線角度。
1.不同模塊不同測試環境或運動目標下，測試結果有一定差異;
2.金屬外殼會對雷達電磁波有屏蔽作用，模塊正前方不能有金屬存在，否則會嚴重影響感應距離;
3.感應范圍存在感應誤差，弱感應區會存在一定的感應不確定性;
4.具體測試環境、條件，可咨詢相關技術人員;
模組尺寸

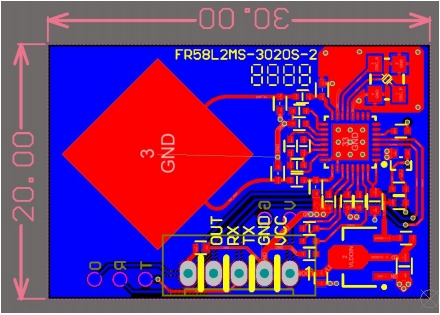

雷達模塊尺寸30*20mm，模塊配置5pin插座，PIN 距為1.25mm。
包裝方式說明
1，安裝時天線正面應避免有金屬材質的外殼或部件,以免屏蔽信號,允許有塑料或玻璃等遮擋物,但遮擋物不要緊貼天線前方;
2，盡量避免將雷達天線方向正對著大型金屬設備或管道等;
3，多個雷達模塊安裝時,應盡量保證各雷達模塊的天線相互平行,避免各天線間正對照射,并且模塊與模塊間保持1m以上間距;
4，雷達傳感器應避免正對交流驅動電源,盡量遠離驅動電源的整流橋,以免工頻干擾雷達信號;
5，雷達模塊的供電電源驅動能力建議不小于50mA,否則可能引響傳感器工作;
6，安裝時，要保證傳感器的安裝位置牢固、穩定，雷達本身的晃動會對信號處理帶來很大的影響。
7，安裝時，要保證雷達的背面不會有物體運動或震動。由于雷達射頻波具有穿透性，天線背面的信號也會穿過雷達板，如果背面有物體運動，也會被天線采集到，影響判斷效果。可以采用天線罩或者背板減弱雷達背面物體造成的影響。
